Alsidigheden af kontrolventiler
En kontrolventil-også kendt som en ikke-returventil eller en envejsventil-tillader strøm af væske i kun en retning. Indgangs- og udgangsporte på en kontrolventil er foruddefineret. I modsætning til de fleste ventiler er installationen kun mulig i en strømningsretning.
Driftsprincippet for en kontrolventil er ganske enkel: Ventilens indgangsside omdirigerer et højere tryk end udløbssiden for ventilen at åbne. Et minimumstrykforskel bestemmer, på hvilket tidspunkt væsken kan begynde at strømme (når ventilen åbnes). Denne trykforskel er kendt som krakningstryk, også kendt som det ubesværede hoved eller åbningstryk. Forseglingsmekanismens modstandskraft og område, typisk en fjeder fastgjort til en ventilafslutningsmekanisme, detererer revneringstrykket.
For at checkventilen lukkes uden synlige lækageprodukter, kræver indløbet og udløbssiderne en trykforskel mellem dem, kendt som det sørlige tryk. Forseglingstryk er også kendt som tætningstryk, forseglingshoved eller lukningstryk. I nogle kontrolventiler kræver lukningsmekanismen et rygtryk for at sæde ved udløbssiden for at forhindre strømning.
Praktiske kontrolventilanvendelser
Kontrollerventiler er ganske enkle, billige og kan fungere automatisk uden nogen manuel eller ekstern kontrol. Derfor kan de findes i adskillige forskellige applikationer. Generelt er følgende anvendelser af kontrolventiler:
• For at forhindre den omvendte fluid af væske, der kan skade udstyret opstrøms.
• At opretholde væsketryk med en pumpe eller en kompressor.
• For at forhindre væskesifoning.
• For at sikre, at vakuumet opretholdes.
• For at forhindre væsker i at blande.
Der er mange forskellige typer kontrolventiler, hver med deres unikke mekanismer, der de-terminerer den slags proces eller anvendelse til deres anvendelse. Nedenfor er en omfattende liste over kontrolventiltyper og deres funktionelle beskrivelse.
Boldkontrolventiler
En kuglekontrolventil har en bold som den afsluttende del. Bolden er typisk fastgjort til en kompressionsfjeder, med bolden vender mod strømningsretningen. I andre typer af kuglekontrolventiler er der ingen fjeder. En kontrolventil uden fjeder kræver en omvendt strømning for at lukke. Kuglekontrolventilkroppen er konisk formet til at guide bolden til siddepladsen for at sikre en positiv tætning.
Betjeningen af en kuglekontrolventil er enkel. De er ofte relativt små og billige. Kuglerne er lavet af metal eller andre materialer, i ekstraordinære tilfælde, hvor der kræves holdbarhed eller inerte forhold.
Der er en præference for boldkontrolventiler i processer, der ikke kræver nogen tilsyn, da de kræver meget lidt vedligeholdelse. De er kom-mon i sprayenheder, manuelle luftpumper, udfyldning-stand til udlevering af sprøjter, pumpestationer osv.
Dobbeltdør (dobbelt disk) Kontroller ventiler

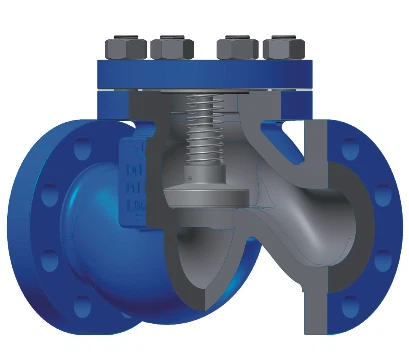

I dobbeltdørskontrolventilen tillader to diske, der åbnes som en dør, væskestrøm. Diskerne er fastgjort til Torsion Springs, der holder diske lukkede for at forhindre strømmen af væske. Dobbeltdørkontrolventiler er lav vægt, kræver mindre plads og er lette at installere. De bruges med rene væsker i den petrokemiske industri, gasflydende, HVAC-applikationer, raffinaderier og andre procesindustrier, fordi de er omkostningseffektive og kræver lav vedligeholdelse. Generelt skal de komprimeres mellem to flanger. Liftkontrolventilen har et lignende design som en klodeventil. Denne kontrolventil bruger tyngdekraften eller et højere tryk ved ventilens stikkontakt til at returnere ventilen til sædepositionen og forhindre genovervågning. Nogle typer løftekontrolventiler bruger en fjederbelastet disk.
Løftekontrolventiler kan installeres vandret, lodret eller i en vinkel. Strømmen kommer ind i kontrolventilen under sædet og løfter disken placeret mellem to guider. Løftekontrolventiler anbefales i processer med høje strømningshastigheder såsom damp, luft, gas eller damplinjer
Stop kontrolventil
Når du kombinerer funktionerne i en liftcheckventil og en klodeventil, får du stopkontrolventilen. Stopkontrolventilen har et håndtag, der kan tilsluttes en aktuator og en stilk, der begrænser diskens bevægelse. Stammen er ikke forbundet til disken. Aktuatorhåndtaget roterer for at enten forhindre strømning af væske gennem ventilen eller begrænse strømmen ved at overtræde diskrejseafstanden.
Stempelkontrolventilen har de samme egenskaber som løftekontrolventilen. Funktionelt er hoveddifferensen mekanismen til lukning af ventilen-et fjederbelastet stempel i en cylinder. Cylinderen styrer stemplets bevægelse op og ned under drift. Anvendelser er til liftkontrolventilen. Ankommer i processer med høje strømningshastigheder såsom damp, luft, gas eller damplinjer
Svingkontrolventil
En svingkontrolventil består af en disk, der svinger på en hængslet drejning for at tillade strømning i en retning og svinger til et sæde for at forhindre strømning i den anden retning. Diskens vægt bestemmer ventilens lukningskarakteristika.
Svingekontrolventilmekanismen bruges ofte i flapperventilen installeret i flush-toilets. Det bruges i sanitære dræningssystemer som en bagvandsventil for at forhindre oversvømmelse ved spildevand, når der er kraftigt regn.
En wafer -kontrolventil ligner en svingkontrolventil. Det er sim-ple i design og kan bruges i trange rum. Den største forskel er, at de er begrænset af flanger, der holder dem på plads. Det betyder, at disken ikke kan åbnes helt sammenlignet med en svingventil med en ventilkrop, der tillader fuld åbning. Wafer -kontrolventilen bruges populært, når strømmen ikke er et problem, eller hvis der er begrænset plads til ventilinstallation.
En membrankontrolventil har en elastisk membran som tætningsmekanisme i en normalt lukket position. Når ventilens tryk er højere end nedstrøms, åbnes kontrolventilen og tillader væskestrøm. Ellers forbliver kontrolventilen lukket. De bruges typisk i lavtrykssystemer med plastrør.
Hvordan vælger du en kontrolventil?
Valg af en checkventil er en integreret del af procesdesign. Mens forskellige typer har det samme funktionelle formål-som er at tillade strømning i kun en retning-er hver type ofte unik for en bestemt applikation. Artiklen, hvilken kontrolventil skal jeg bruge til mine applikationsoplysninger, hvad der skal huskes, når du vælger en kontrolventil. Her er en hurtig oversigt over, hvad man skal overveje, når du vælger en kontrolventil:
1. muligheden for vandhammer
2. Kemisk kompatibilitet
3. ikke-slam-egenskaber
4. Omkostnings-fordel-analyse
5. Trykfaldet over ventilen
6. Driftstryk og trykforskel i processen
7. Væskens hastighed
8. Installationsorientering
Konklusion
Kontroller ventiler er enkle enheder, der fungerer uden indgriben, og de opnår en væsentlig funktion af at forhindre omvendt strømning i en proces. Der er flere typer kontrolventiler til forskellige applikationer i industrielle processer. De er lette at installere, vedligeholdelsesfri og holdbar. Kontrolventilerne robusthed gør dem ganske alsidige til brug uanset væsketype, væskefase, driftstilstand, orientering og driftsfrekvens.
