Generel kontrolventilvalg
Kontrollerventiler bruges til at forhindre uønsket tilbagestrømning i rør og rørledninger. Deres design og drift kan forekomme enkel, men alligevel kræves korrekt pleje under udvælgelse for at sikre, at kontrolventiler fungerer som forventet.
Kontroller ventiler, også kendt som ikke-returventiler, forhindrer effektivt uønsket tilbagestrømning uden at kræve ekstern intervention. En almindelig anvendelse af disse ventiler er at stoppe tilbagestrømning i en pumpe, når den lukkes ned. En tilbagestrømning kan ske på grund af væsketryk fra udløbssiden af en parallel pumpe. Hvis den ikke forhindres, kan denne omvendte strøm potentielt skade pumpen.
Når disse ventiler købes som "bulkmateriale" (til piping -applikation), styres processen ofte ved hjælp af en simpel "materiales beskrivelse" og uden at overveje VDS (ventil datoark) procesparametre eller installationsbetingelser. Yderligere kan kontrolventiler være underlagt vibrationer, ryste eller hamre lyde inden for rørledningen. Dette er alle problemer, som Neway -ingeniører har stødt på i mange tilfælde.
Selvom kontrolventiler kan synes at have en simpel struktur, er der stadig mange faktorer, der skal overvejes til installation og anvendelse. For at hjælpe med at minimere eventuelle misforståelser eller fejl er nedenstående information beregnet til at hjælpe med at hjælpe med beslutnings- og udvælgelsesprocessen med kontrolventiler til specifikke applikationer. For præcis anvendelsesudvælgelse under specifikke betingelser anbefales yderligere input fra FEA (endelig elementanalyse). De følgende sektioner giver yderligere detaljer om almindeligt anvendte kontrolventiler og anvendelse og udvælgelsesanbefalinger.
Svingkontrolventil
Svingekontrolventiler er et selvopererende design, der er afhængige af den kraft, der genereres af tilbagestrømmen for at lukke ventilen. Disken med en svingekontrolventil er som en mousetrap, der gør det muligt for en enkelt retning for væske at flyde. Denne type ventil anbefales ikke til brug i et lodret rør, når strømningsretningen er fra opside til ulempe, da tyngdekraften kan have en tendens til at holde ventilen åben.
Svingekontrolventiler kan også ændres med en ekstern håndtag. Dette tillader for eksempel for ekstern intervention såvel som montering af hydrauliske langsomme lukningssystemer for at reducere diskchok.
For at håndtere potentielle problemer i anvendelsen fokuserer Neway på at udvikle specielle strukturer, herunder tilpasninger med fjedre/lettere-obturatorer, eller tilbehør såsom dæmpere, modvægte osv.
Stempelkontrolventil
Stempelkontrolventiler er fremragende valg til tjenester, hvor der kan forekomme hurtig strømning. Rejsen er den korteste af alle kontrolventiler, mens ventilen også har det færrest antal dele. Plug-typen disk med forårets belastning har en bedre tætningsydelse i sammenligning med andre typer. Piston-type kontrolventiler har imidlertid et større tryktab på grund af det bøjede kropsmønster. Så en Y -type stempelventil er en fremragende erstatning med bedre CV end et t -kropsmønster.
Dobbelt pladekontrolventil
Kontrolventiler med dobbeltpladesjekventiler bruges i vid udstrækning i flowkontrolindustrien af følgende grunde: deres bedre flowydelse, kompakt installationsrum, lettere vægt og ingen ekstern lækningsrisiko på grund af det integrerede støbekrop. Denne ventil installeres ofte med andre typer kontrolventil i serie under rørlayoutet. Når du installerer en dobbeltpladekontrolventil, er det vigtigt at overveje driftsrummet. For eksempel, hvis ventilen er tæt på en albue eller en rørreduktion, kan disken muligvis overtræde, når den åbnes og/eller lukker.
Vippekontrolventil
Ventningsventiler til hældning af disken har hurtig-lukning, lavt revnestryk. Et bredt spektrum af applikationer inkluderer rørledninger, der indeholder høj-temperaturdamp og hydrogenering. Når systemer kræver hurtig-lukningsventiler, vælges ofte hældningskontrolventiler.
Axial kontrolventil
Axial strømningskontrolventiler er en højtydende ventiltype, der er i overensstemmelse med API6D og ASME B16.34. De anvendes bredt i højstrømning af ydelsesrørledninger, ikke kun for at forhindre medium flow tilbage, men også for at forbedre rørledningsstrømningsydelsen. Axialkontrolventiler er også i stand til at begrænse vandhammerskader, er lav støj og drager fordel af hurtige responstider.
Kontroller valg af ventil

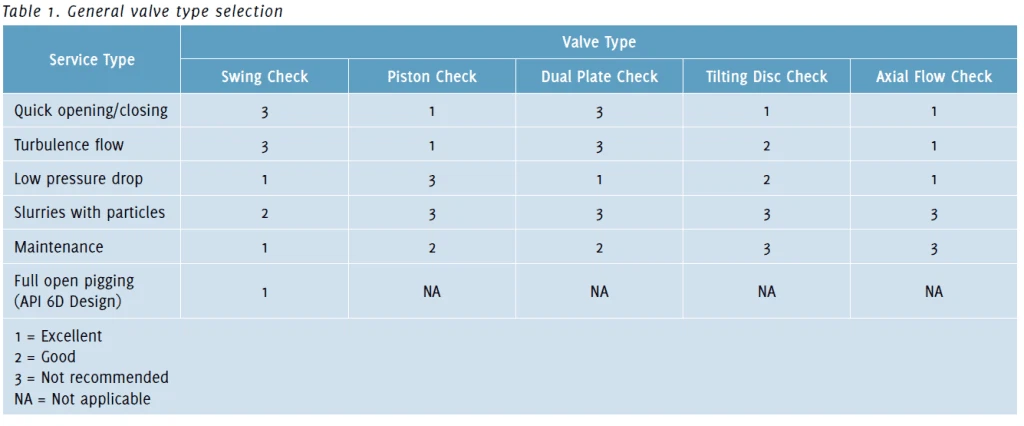

Tabel 1 nedenfor giver en kort sammenligning for disse ventiler, der anvendes i forskellige servicekrav og arbejdsforventninger. Oplysningerne fra tabel 1, når de kombineres med kontrolventilbeskrivelserne ovenfor, kan hjælpe med at identificere en passende ventilvalg.
For at nå en bestemt flowdata eller mere nøjagtig DISC -status vil FEA -simulering være nødvendig for at give brugeren mere nøjagtige oplysninger. FEA kan omfatte servicefasetilstand, densitet, temperatur og indløbstryk/flowhastighed. Databasen skal være tydeligt synlig under selektion for at undgå forvirring mellem NM3/H (normale kubikmeter i timen) og SM3/H (standard kubikmeter i timen). NM3/HR og SM3/H er begge almindeligt anvendte måleenheder til at udtrykke gasstrømningshastigheder, og forkert anvendelse kan påvirke beregningen og FEA -resultaterne.
Typiske valgbetegnelser for valgventiludvælgelse
Når du vælger kontrolventiler, er det vigtigt at overveje flowkontroloplysninger leveret af ventilproducenten. For eksempel:
Flowkoefficient CV (eller KV): Hvis CV -værdien af en ventil er 1, betyder det, at ventilen vil passere 1 gallon pr. Minut (GPM) på 60 grader F vand med et trykfald (DP) på 1 psi over ventilen. Tilsvarende vil en ventil med et CV på 100 passere 100 gpm med 60 graders vand med et trykfald på 1 psi.
Tilsvarende længde L/D: Trykforskellen over ventilen, svarende til længden af et lige rør, der ville producere den samme trykforskel med samme strømningshastighed. En mindre værdi indikerer bedre ydelse.
Flowresistenskoefficient ζ (eller modstandskoefficient K): Tab af hovedhastigheden forårsaget af ventilen er et koncept i væskemekanik. En mindre værdi indikerer bedre ydelse.
