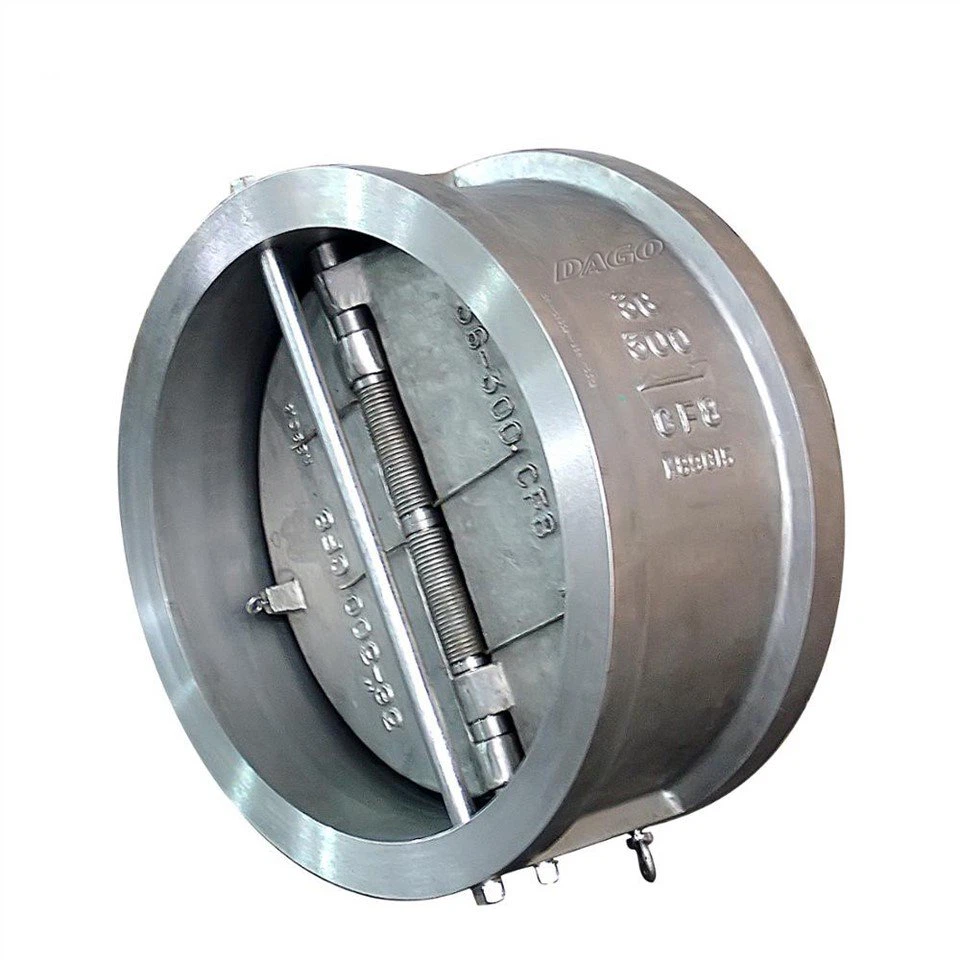

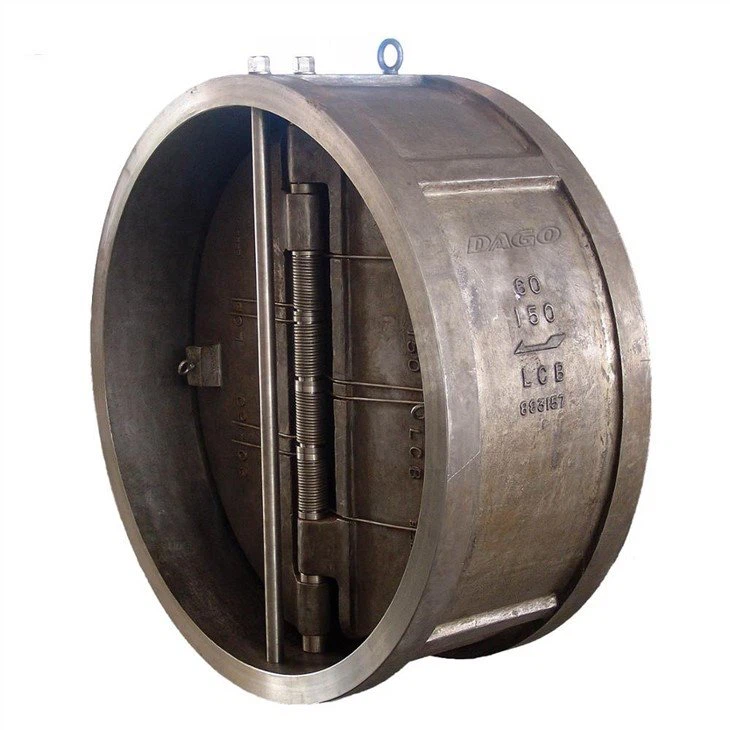

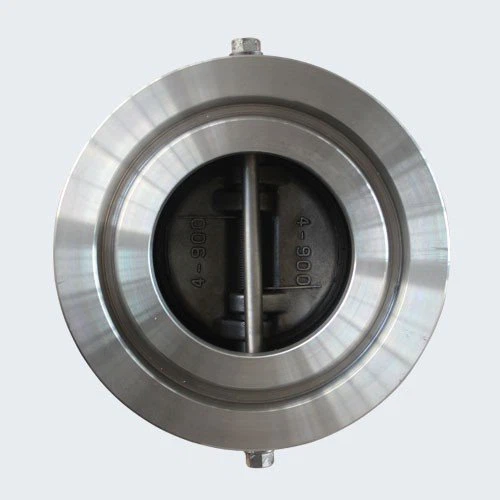

Dobbelt plade Wafer Check Valve
Beskrivelse og funktioner
Den dobbelte plade wafer check ventiler har to fjederbelastede halvmåneformede diske, der roterer om deres aksel. Skivepladerne holdes lukket af torsionsfjederen. Når væsken strømmer i fremadgående retning, får væsketrykket skivepladerne til at hængsle åbent, hvilket tillader flow. Dobbeltpladekontrolventilen lukkes af fjederen, så snart strømmen ophører, før der kan opstå omvendt strømning.
● Letvægts, alsidigt design, 80 til 90% lettere end konventionelle fuldkropskontrolventiler.
● Reducerer rørstøtter, forenkler rørføring, nemmere og billigere installation.
● Reducerede termiske og seismiske overvejelser.
● Intet behov for yderligere dyr support.
● Optimal pladsudnyttelse; forenklede rør.
● Fjederbelastet design med dobbeltdør har lavt krakningstryk.
● Skiverne åbner 85° for at sikre positiv lukning.
● Materialer og trim til rådighed for alle tjenester inden for temperaturområdet.
Specifikationer
Størrelsesområde | Kropsmateriale |
2"-8" DN50-DN200 | WCB, CF8, CF8M, CF3, CF3M |
Trykklassificering | Diskmateriale |
Klasse150-klasse2500 PN16-PN200 | WCB, CF8, CF8M, CF3, CF3M |
Afslut forbindelse | Sædemateriale |
Wafer-type | F6a, STL6, 304.316, Hastelloy, Monel osv. |
Typografi for struktur | Stængelmateriale |
Fuld port, dobbelt plade | 2Cr13, 304, 304L, CF8M, CF3M |
Indstillinger for aktuator | Designstandard |
/ | API594, API 6D, ASME B16.34, DIN3356, JB/T8937 |
Temperaturområde | Ansigt til ansigt-standard |
-29°C~425°C | API 594, API 6D, DIN3202, JB/T8937 |
Standard for forbindelse | Test Standard |
FlangeBoring: ASME B 16.5/ASME 16.47, DIN2543-2545, JB/T9112~24 | API598, ISO5208, DIN3230, JB/T9092 |
mærke | DAGO eller OEM |
test | 100% testet før levering |
garanti | 12 måneder fra afsendelsesdatoen eller til forhandling |
Moq | 1 Sæt |
prøve | tilgængelig |
farve | Kunden kræves, eller producentens standard |
pakning | Plastikpose indpakket inde, sødygtig trækasse udenfor |
certifikat | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Mølletestcertifikat |
Oprindelsesland | Zhejiang, Kina |
HS-kode | 848180 (universel), 8481804090 (Kina) |
havn | Shanghai eller Ningbo |
betalingsbetingelser | T/T, L/C, Vestunionen |
